Winkelverbinder - Aluminium
Winkelbefestigungen werden verwendet, um Konstruktionen in verschiedenen Winkeln zu verbinden, was den Einsatz von Systemlösungen in Situationen ermöglicht, in denen dies erforderlich ist. Die Verbinder können in fast allen Aluminiumsystemen verwendet werden. In fast allen gibt es mindestens eine der drei Arten von Winkelverbindungen. Ein Set ermöglicht die Verwendung von mehr als einer Verbindung dieser Art. Die Verbinder sind nicht kompatibel miteinander. Sie sind für den vertikalen Einsatz konzipiert. Die Verbindung mit den System-Winkelverbindern bietet eine ästhetisch ansprechende und stabile Lösung. Die Verbinder können bei Bedarf durch den Einbau von Stahlrohren im Inneren verstärkt werden. Diese sind jedoch keine Systemkomponenten und in unserem Sortiment nicht erhältlich.
Arten von Aluminium-Verbindungselementen
In der Aluminiumschreinerei gibt es drei Arten von Winkelverbindern:
90°, 45° (135°) und Pfosten mit variablem Winkel (wie im Beispiel MB-104 Passive Aero):

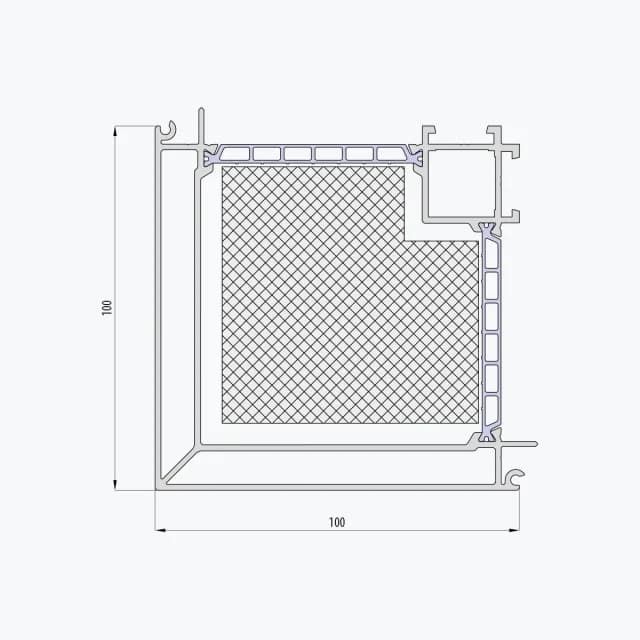

1. 90°-Verbindung
Ermöglicht das rechtwinklige Nebeneinanderstellen der Profile. Es ist in den meisten Aluminiumsystemen in unserem Angebot zu finden, auch in Hebe-Schiebe-, Schiebe- oder Klappsystemen.
z. B. Aliplast Imperial mit abgewinkeltem Anschluss IP050
z. B. MB-77HS
Für das System MB-77 HS gibt es einen 90°-Winkelverbinder: K518880, der die Verbindung von zwei HST-Konstruktionen auf einem Zwei-Schienen-Rahmen ermöglicht.
2. 45°-Anschluss (135°)
Die 45°-Verbindung ermöglicht es, Konstruktionen in diesem besonderen Winkel systematisch miteinander zu verbinden. Diese Lösung findet sich in den meisten Aluminiumsystemen und gilt nicht für Schiebe- und Hebe-Schiebe-Konstruktionen.
z. B. MB-79N
3. Rohrverbinder (Pfosten mit verstellbarem Winkel)
Bei dieser Art von Aluminiumverbindungen muss der genaue Verbindungswinkel angegeben werden, da er bei der Herstellung angepasst werden muss. Für diese Art von Lösung sind zwei Pfosten mit verstellbarem Winkel systemisch verfügbar und werden in Bezug auf den vorgegebenen Verbindungswinkel ausgewählt. Diese Lösungen sind in ausgewählten Aluminium-Tischlersystemen erhältlich. K520031 ermöglicht einen Verbindungswinkel von 80° bis 130°, während K520030 einen Bereich von 130° bis 180° zulässt.
z. B. MB-79N
